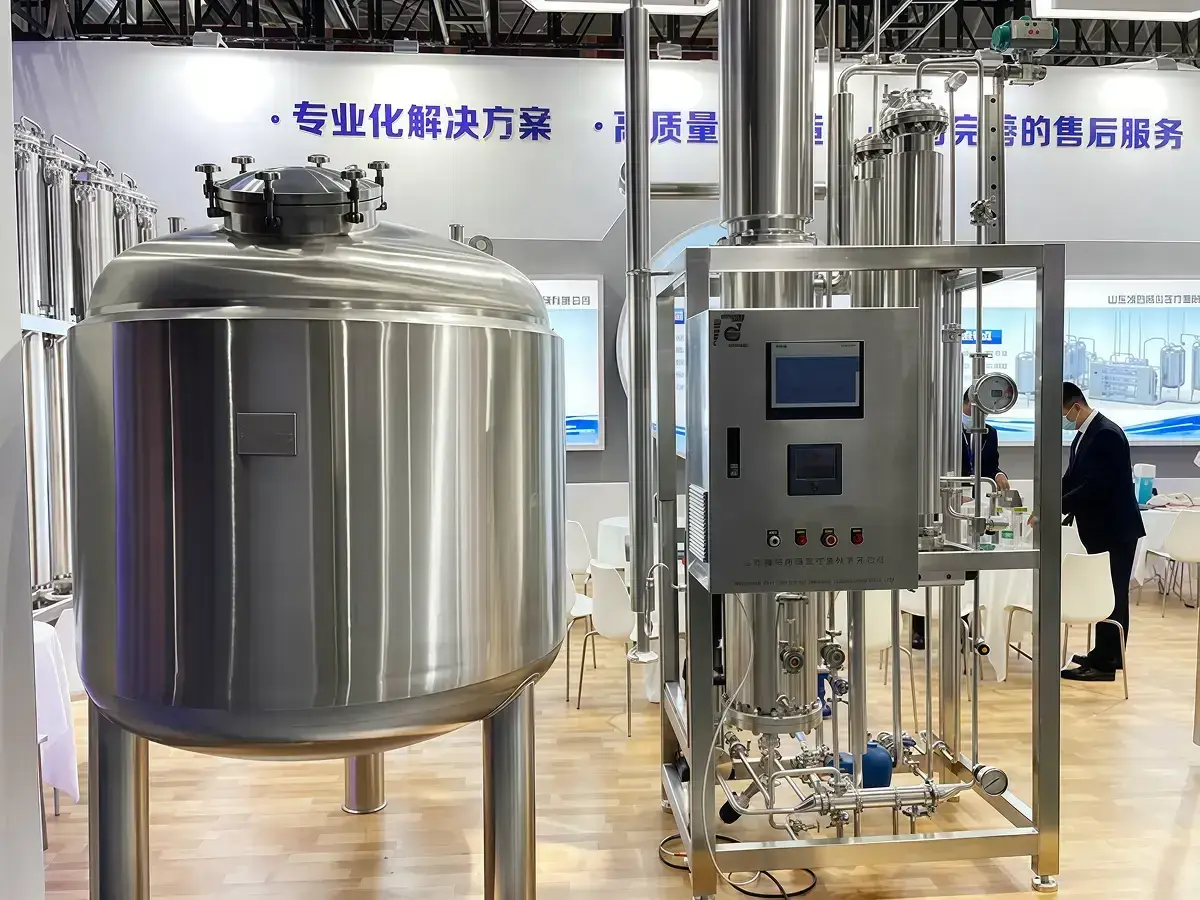

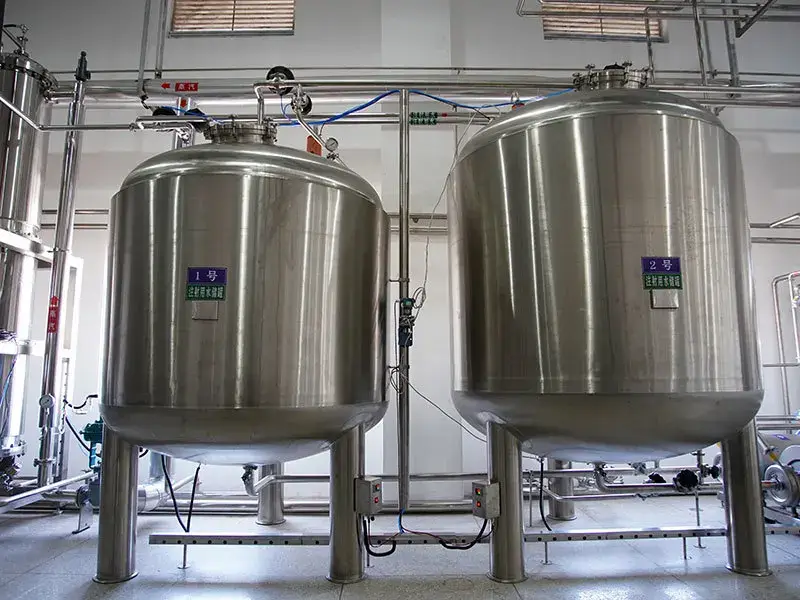

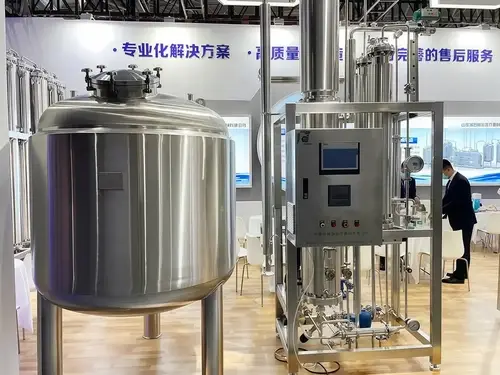

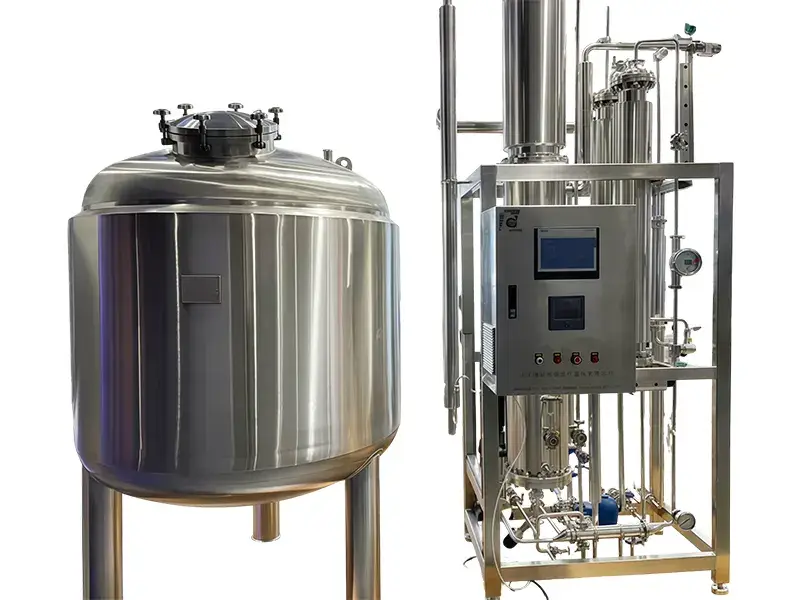

Tanque vertical de almacenamiento de agua para inyección

SS316L/SS304Tanque vertical de almacenamiento de agua para inyección

En los sistemas de almacenamiento y distribución de agua para inyección, la estabilidad de la temperatura, la construcción higiénica y un monitoreo confiable son esenciales para mantener la calidad del agua. El tanque vertical de almacenamiento de WFI está diseñado para el almacenamiento de agua para inyección de grado farmacéutico, con funciones de calentamiento y conservación del calor que respaldan los requisitos de almacenamiento en caliente y de circulación controlados.

Solicite una cotización

Un serpentín helicoidal puede calentar el cilindro interior mediante vapor o enfriarse con agua fría, lo que ayuda al tanque a mantener condiciones de proceso estables cuando se requiere control de la temperatura. Con construcción en acero inoxidable SS316L o SS304, superficie interior con pulido espejo Ra0,4, detección de nivel sanitaria, limpieza por esfera de pulverización, filtración de venteo y control automático.

Características

Fabricado de acuerdo con los requisitos de certificación GMP nacional para el almacenamiento de agua purificada y agua destilada.
La estructura vertical ayuda a ahorrar espacio en planta y favorece una integración práctica en los sistemas de almacenamiento y distribución de WFI.
El control automático admite requisitos de proceso como almacenamiento a 80 °C, circulación de circuito pequeño a 65 °C y circulación de circuito grande.
Disponible en estructuras de una o dos capas, para adaptarse a distintas necesidades de almacenamiento, calentamiento y aislamiento.
La precisión de pulido del tanque interior alcanza Ra0,4, lo que ayuda a mejorar la limpiabilidad y a reducir la acumulación de residuos.
La precisión de pulido del tanque exterior alcanza Ra0,8, lo que proporciona un acabado exterior limpio y profesional.
El tanque interior puede fabricarse en acero inoxidable SS316L o SS304 para adaptarse a distintos requisitos de proyecto.
El cilindro interior se calienta mediante un serpentín helicoidal y se aísla con fieltro de aguja de fibra de vidrio para favorecer la conservación del calor.
Para la capa de aislamiento pueden utilizarse paneles exteriores espejo o mate, lo que ayuda a mantener una apariencia uniforme del tanque.
Todas las partes en contacto con el líquido son de SS316L, mientras que las partes sin contacto son de SS304, lo que favorece condiciones higiénicas de almacenamiento de WFI.
La parte superior del tanque incluye entrada de agua, puerto de retorno, puerto de desinfección, puerto de limpieza, boca de hombre y filtro de venteo con calentamiento eléctrico de 0,22 μm, para una operación y un mantenimiento sanitarios.
La parte inferior cuenta con una válvula de diafragma de fondo de tanque sin puntos muertos, salida de condensado, salida de WFI, salida de drenaje, puerto de medición de nivel de líquido y puerto de medición de temperatura.
La camisa y el cilindro cuentan con válvulas de seguridad y manómetros para el monitoreo en tiempo real y una operación más segura.
El gabinete de control permite el control de la operación, mientras que los instrumentos muestran la temperatura y el nivel de líquido del WFI.
El control automático de temperatura y las alarmas de límite superior/inferior ayudan a mantener condiciones de almacenamiento estables.
El sensor de temperatura, el sensor de nivel sanitario, la esfera de pulverización y el filtro de venteo facilitan el monitoreo, la limpieza y la ventilación higiénica.
El tanque vertical de almacenamiento de WFI puede diseñarse y fabricarse de manera individual según su capacidad de almacenamiento, sus requisitos de control de temperatura, el diseño de circulación y el sistema de distribución. Contacte a nuestro equipo para definir la configuración de almacenamiento vertical de WFI adecuada para su sistema.

Parámetros técnicos

Modelo	Especificación	Medida de referencia (mm)
Modelo	Especificación	D	D1	H	H1	H2	H3	H4
CHL300	300	800	900	1484	460	461	820	400
CHL500	500	900	1000	1587	530	530	928	400
CHL1000	1000	1100	1200	1878	750	750	1356	400
CHL2000	2000	1300	1400	2463	1220	1220	1926	400
CHL3000	3000	1600	1700	2395	1220	1100	2070	400
CHL4000	4000	1800	1900	2557	1220	1220	2220	400
CHL5000	5000	1900	2000	2637	1220	1220	2220	400
CHL6000	6000	2000	2100	2806	1380	1380	2206	400
CHL8000	8000	2200	2300	3226	1500	1500	2680	400
CHL10000	10000	2400	2500	3450	1580	1780	2780	400
