Tanque Horizontal de Almacenamiento de WFI | Almacenamiento de WFI

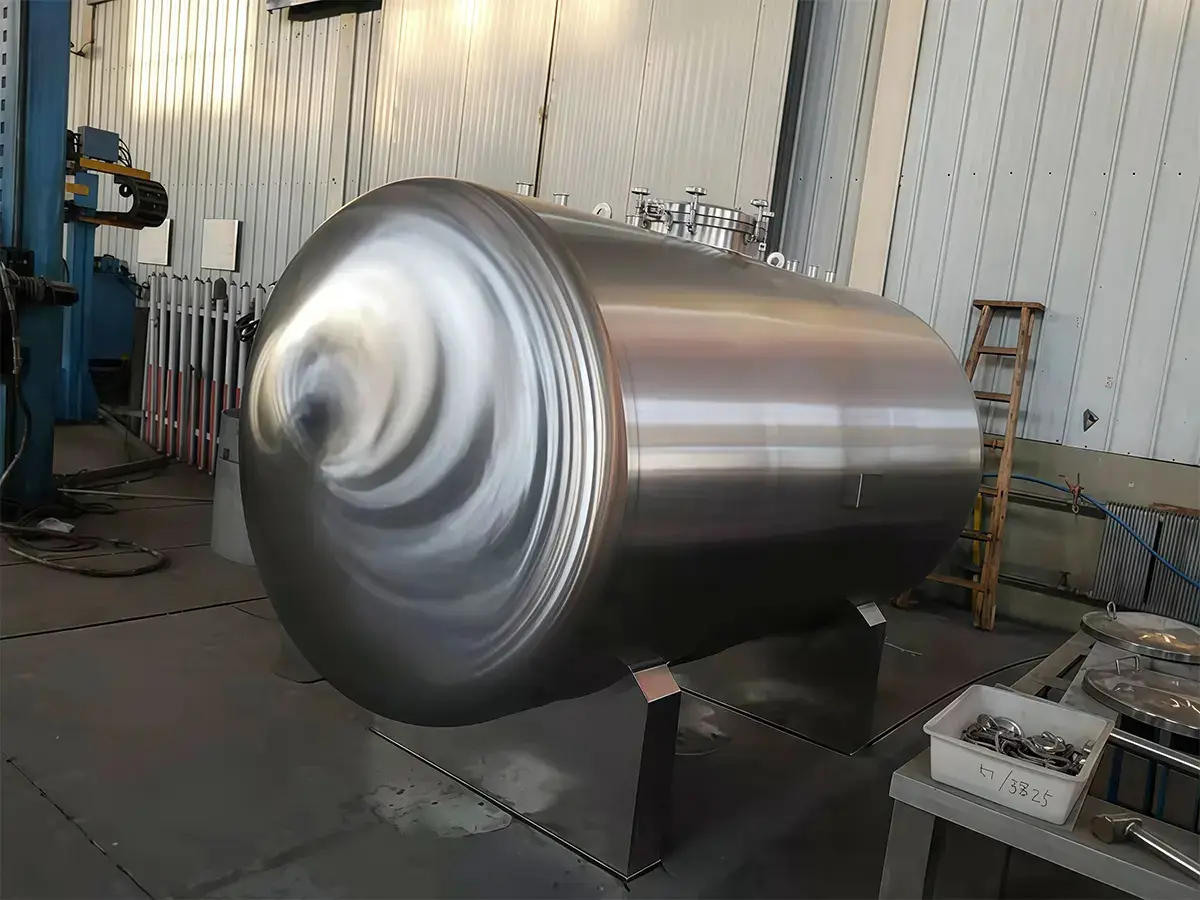

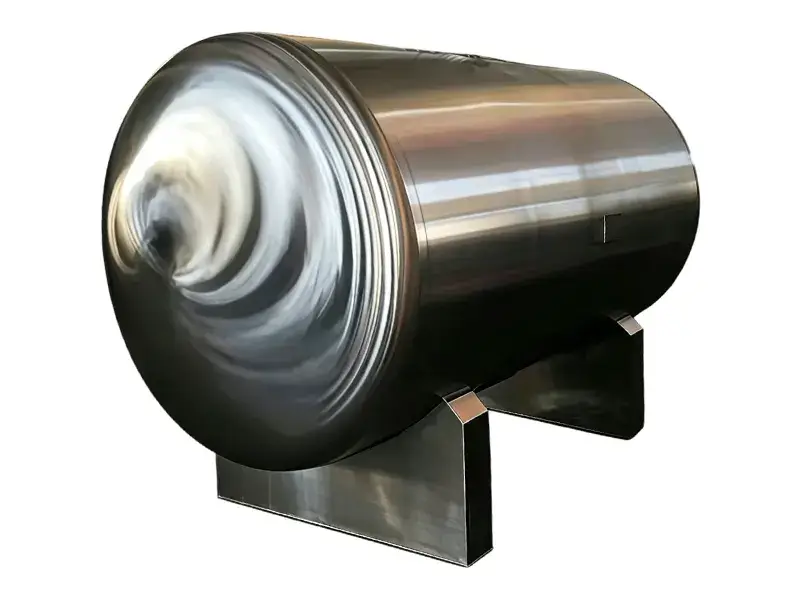

Tanque horizontal de almacenamiento de agua para inyección, SS316L/SS304

SS316L/SS304Tanque horizontal de almacenamiento de agua para inyección

El tanque horizontal de almacenamiento de WFI ofrece una solución higiénica para el almacenamiento y la circulación de agua para inyección, que requiere una menor altura de instalación y permite una disposición flexible de los equipos para distribución. Con calentamiento, conservación del calor, instrumentación sanitaria y fabricación en SS316L o SS304, el tanque ayuda a mantener condiciones estables de almacenamiento de agua para inyección, a la vez que facilita el monitoreo, la limpieza y la operación.

Solicite una cotización

Un serpentín helicoidal puede calentar el cilindro interior mediante vapor o enfriarse con agua fría, lo que brinda a los fabricantes un mejor control de la temperatura de almacenamiento. Su superficie interior con pulido espejo Ra0,4, la esfera de pulverización, el filtro de venteo, la válvula de diafragma de fondo de tanque sin puntos muertos y el control automático de temperatura ayudan a reducir los riesgos de higiene y favorecen una integración confiable en los sistemas de servicios limpios farmacéuticos.

Características

Fabricado de acuerdo con los requisitos de certificación GMP nacional para el almacenamiento de agua purificada y agua destilada.
La estructura horizontal permite una instalación flexible cuando la altura de la planta o el espacio disponible son limitados.
El control automático admite requisitos de proceso como almacenamiento a 80 °C, circulación de circuito pequeño a 65 °C y circulación de circuito grande.
Disponible en estructuras de una o dos capas, para adaptarse a distintas necesidades de almacenamiento, calentamiento y aislamiento.
La precisión de pulido del tanque interior alcanza Ra0,4, lo que ayuda a mejorar la limpiabilidad y a reducir la acumulación de residuos.
La precisión de pulido del tanque exterior alcanza Ra0,8, lo que proporciona un acabado exterior limpio y profesional.
El tanque interior puede fabricarse en SS316L o SS304 para adaptarse a distintos requisitos de proyecto.
El cilindro interior se calienta mediante un serpentín helicoidal y se aísla con fieltro de aguja de fibra de vidrio para favorecer la conservación del calor.
Para la capa de aislamiento pueden utilizarse paneles exteriores espejo o mate, lo que ayuda a mantener una apariencia uniforme del tanque.
Todas las partes en contacto con el líquido son de SS316L, mientras que las partes sin contacto son de SS304, lo que favorece condiciones higiénicas de almacenamiento de WFI.
La parte superior del tanque incluye entrada de agua, puerto de retorno, puerto de desinfección, puerto de limpieza, boca de hombre y filtro de venteo con calentamiento eléctrico de 0,22 μm, para una operación y un mantenimiento sanitarios.
La parte inferior cuenta con una válvula de diafragma de fondo de tanque sin puntos muertos, salida de condensado, salida de WFI, salida de drenaje, puerto de medición de nivel de líquido y puerto de medición de temperatura.
La camisa y el cilindro cuentan con válvulas de seguridad y manómetros para el monitoreo en tiempo real y una operación más segura.
El gabinete de control permite el control de la operación, mientras que los instrumentos muestran la temperatura y el nivel de líquido del WFI.
El control automático de temperatura con alarmas de límite superior e inferior ayuda a mantener condiciones de almacenamiento estables.
El sensor de temperatura, el sensor de nivel sanitario, la esfera de pulverización y el filtro de venteo facilitan el monitoreo, la limpieza y la ventilación higiénica.
El tanque horizontal de almacenamiento de WFI puede diseñarse y fabricarse de manera individual según su capacidad de WFI, sus requisitos de control de temperatura, diseño de circulación y la distribución de servicios asépticos. Contacte a nuestro equipo para definir la configuración de almacenamiento horizontal de WFI adecuada para su sistema.

Parámetros técnicos

Modelo	Especificación	Medida de referencia (mm)
Modelo	Especificación	D	L	L1	L2	B
Cd1000	1000	1000	1606	730	1050	150
Cd2000	2000	1200	2156	1050	1500	150
Cd3000	3000	1300	2656	1300	1950	150
Cd4000	4000	1500	2708	1300	1900	200
Cd5000	5000	1600	2908	1400	2050	200
Cd6000	6000	1700	3108	1450	2200	200
Cd8000	8000	1900	3358	1650	2350	250
Cd10000	10000	1900	4058	2050	3000	250
Cd15000	15000	2100	4912	2500	3800	300
Cd20000	20000	2300	5472	2800	4200	300
